Visori TSC

Privacy

Portata

-

Divisione

-


Caratteristiche

Caratteristiche Funzionali:

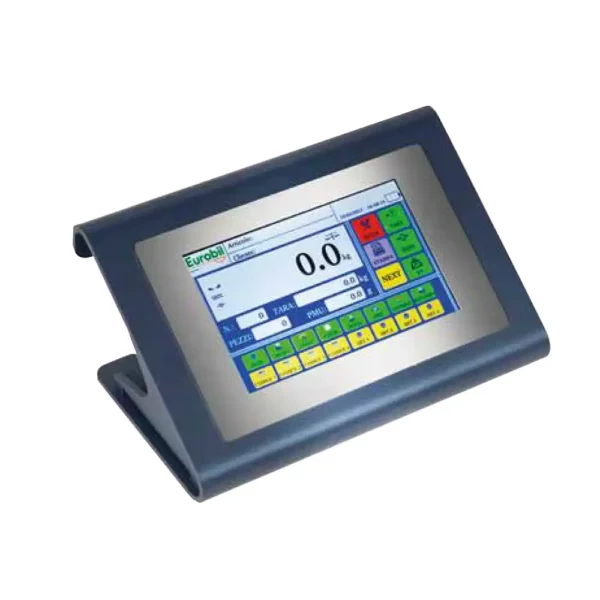

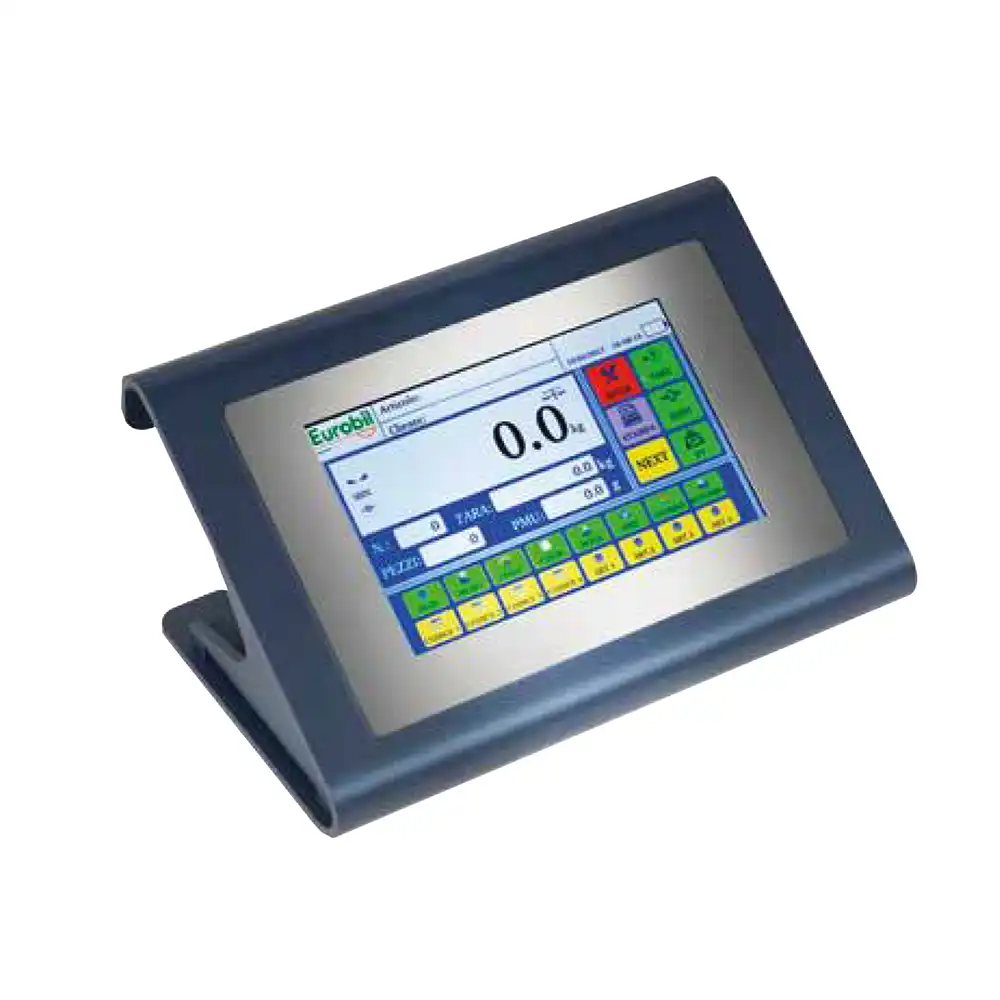

• Indicatore di peso da pannello a colori con display touch screen 7 pollici e 10 pollici
• Sistema operativo ottimizzato basato su Linux
• Contenitore in alluminio con guarnizione per incasso
• Touch screen di tipo resistivo
• Funzionamento metrologico, con gestione archivi merci, clienti, etc.
• Personalizzabile con loghi, layout di stampa scontrini, protocolli periferiche, attraverso configurazioni a cura del cliente
• Supporto multilingue selezionabili (fino a 5 lingue a scelta)
• Protocolli di comunicazione industriale (Modbus RTU) e TCP/IP
• Software aggiornabile on-board senza utilizzo di tools dedicati
• 1000 articoli programmabili; 1000 clienti; 100 tare; 8 codici diretti da tastiera
• Versioni disponibili: peso e conteggio, pesa a ponte, pesa veicoli/elicotteri; soglie e dosaggio; volumetrica
Opzioni
• Wi-Fi opzionale in alternativa a LAN cablata
• Espansione numero piattaforme (modulo convertitore peso ANALOGICO)
• Espansione numero piattaforme (modulo convertitore peso DIGITALE)

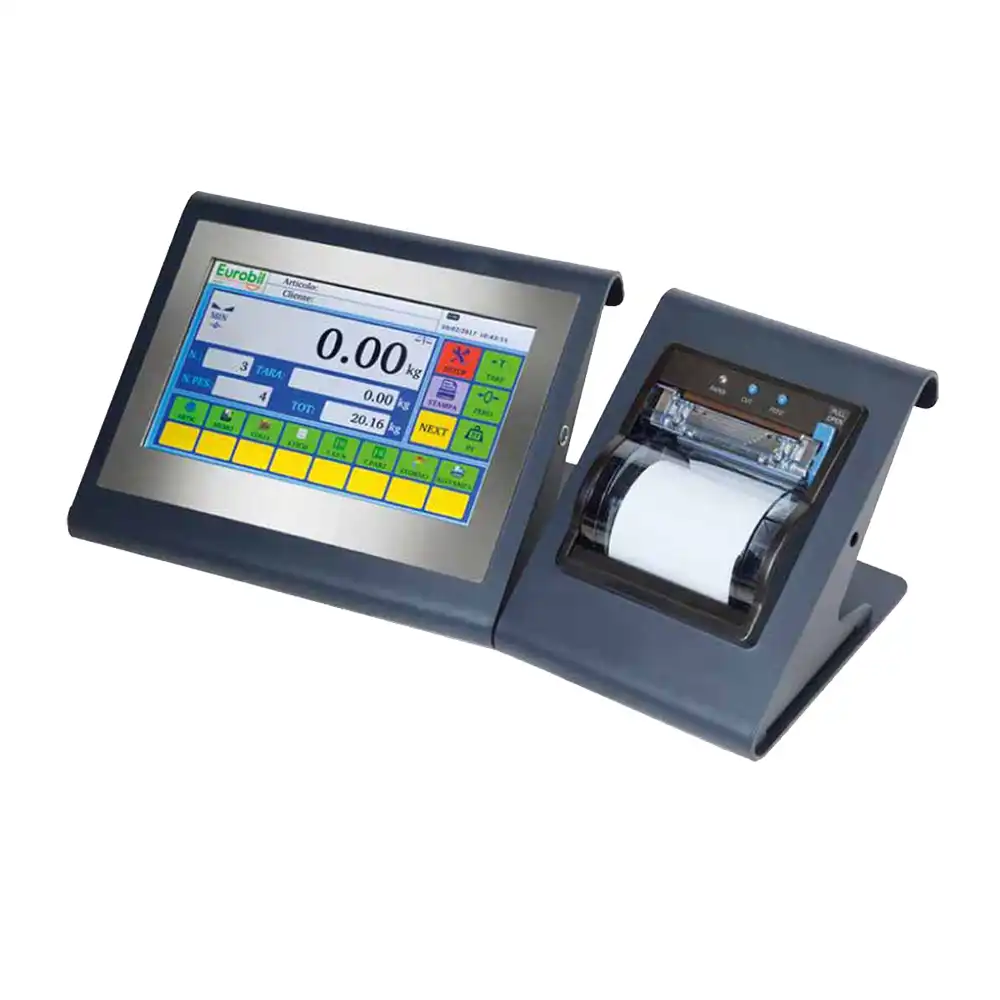

• Stampanti solidali E7 (2 pollici) per TSC-E7 e E10 (3 pollici) per TSc-E10: termiche ad alta velocità e risoluzione e dotate di taglierina (con interfacce di comunicazione micro USB e RS232c)
Caratteristiche Tecniche:
• Input/Output: N°4 output digitali optoisolate (contatto pulito) on board (max 24 Vac/Vdc, 0.1 A cad) - N° 4 ingressi digitali optoisolati on board (7.5 + 24 Vdc PNP) 1/0 espandibili con moduli esterni
• Alimentazione: Versione 6 ~ 30 Vdc 10W max (celle di carico analogiche), Versione 12 Vdc 15 W max (celle di carico digitali). Accensione tramite interruttore
• Caratteristiche metrologiche: Omologato CE-M (OIML R-76 / EN45501) NAWI. Classe di precisione: lll. N max ≤ 10000 divisioni a campo unico di pesatura N1 + N2 ≤ 10000 divisioni a campi plurimi (multirange) N1 + N2 + N3 ≤ 10000 divisioni a campi plurimi (multirange)
• Temperatura di funzionamento: - l0°C ~ + 40°C
• Temperatura di stoccaggio: - 20°C ~ + 70°C
• Display: LCD TFT 7” (modello TSC-E7) a colori retroilluminato 800 x 480 pixels; LCD TFT 10” (modello TSC-E10) a colori retroilluminato 1024 x 600 pixels. Area visiva dim. 152 x 92 mm
• Tastiera: Numerica e alfanumerica (QWERTY) con touch panel resistivo integrato nel LCD, con feed back sonoro (buzzer)
• Interfacce di comunicazione: N° 2 porte seriali Rs232c, N° 2 porte seriali Rs485, N° 1 Ethernet (LAN), N° 1 USB Host per pen drive, N° 1 USB Device, N° 1 WiFi opzionale (in alternativa a LAN cablata)
• CPU e memorie: Microcontrollore ARM Cortex A7@ 528MHz. Memoria µSD card HC: fino a 32 GB per archivi, Alibi memory opzionale: 1 MB. Orologio/ calendario con batteria tampone ricaricabile.
• Acquisizione peso: Acquisizione celle di carico analogiche con A/D converter integrato a 2 canali fino a 16 celle complessive. Acquisizione fino a 4 canali di pesatura con moduli esterni aggiuntivi Acquisizione celle di carico digitali con interfaccia Rs485
• Ingresso celle analogiche: Convertitore A/D integrato a 24 bit 2 canali fino a 1000 conv./sec.
• Alimentazione celle: 5 Vdc 240 mA (max 16 celle da 350 ohm), protetta da corto-circuito
• Sensibilità d’ingresso: 0.02 µV min. Technical Features

Manuali d'uso

Effettua l'accesso per scaricare

Modelli

DescrizioneStampanteCodice
Visori TSC-E7 DIGITALE (con alimentatore) – bibasculaPresenteVTSC-D7
Visori TSC-E7 ANALOGICO (con alimentatore) – bibascula PresenteVTSC-A7
Visori TSC-E10 DIGITALE (con alimentatore) – bibascula PresenteVTSC-D10
Visori TSC-E10 ANALOGICO (con alimentatore) – bibascula PresenteVTSC-A10
