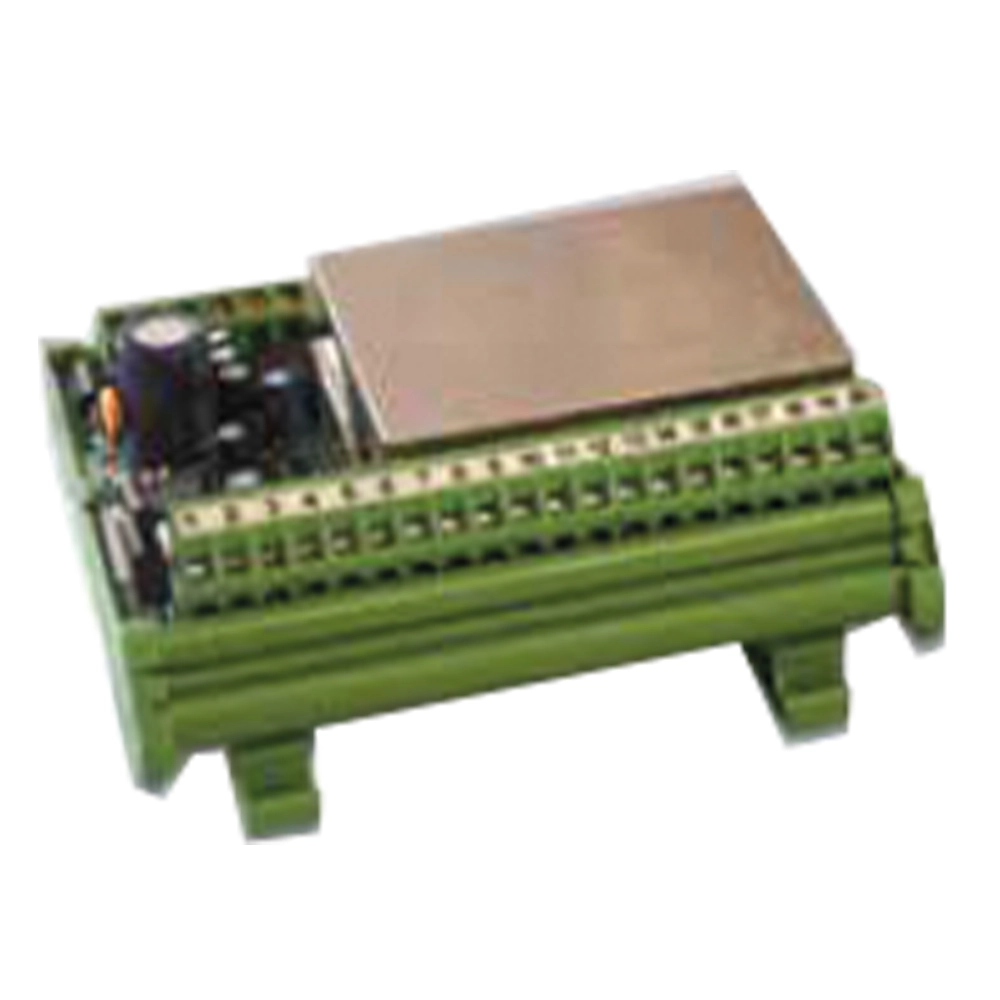

Trasmettitore di peso serie AWT20L
Trasmettitore di peso con uscita analogica a scelta 0-20mA, 4-20mA, 0-10Vdc oppure +/- 5Vdc. Adatto per montaggio retro quadro oppure in cassetta stagna su barra omega. Normalmente utilizzato con schede analogico / digitali a 12 bit installate su PLC
Caratteristiche principali:
• Filtro analogico per smorzare le oscillazioni di peso mediante vite di regolazione a un giro
• Dimensioni 113 x 93 mm, altezza 60 mm
•Zero grossolano tramite 4 mini-interruttori da –2,4 a 17 mV
•Fondo scala grossolano tramite 4 mini-interruttori da 3,5 a 24 mV
•Zero fine tramite potenziometro a 10 giri, 10% del campo
•Fondo scala fine tramite potenziometro a 10 giri, 10% del campo
•Alimentazione da 20 a 28 Vdc – Potenza assorbita 6VA.
•Precisione 0,25% del fondo scala F.S.
•Ripetibilità 0,01% F.S.
•Stabilità in temperatura 0,01% F.S. /10°C
•Temperatura di esercizio da –10 a + 50°C
Sezione I/O:
• Campo di misura da 3,5 a 24 mV
• Alimentazione celle 10 Vdc
• Collegamento fino a max. 6 celle di carico con resistenza di ingresso 350 Ohm.
• Uscita analogica 0-20mA, 4-20 mA o 0-10V a scelta.
In alternativa uscita +/-5Vdc (solo modello AWT20L-5)

Accessories not found

Schede tecniche

Manuali d'uso

Effettua l'accesso per scaricare

Modelli

Descrizione Codice
Trasmettitore di peso AWT20L
Trasmettitore di peso AWT20L VAWT20L-5
